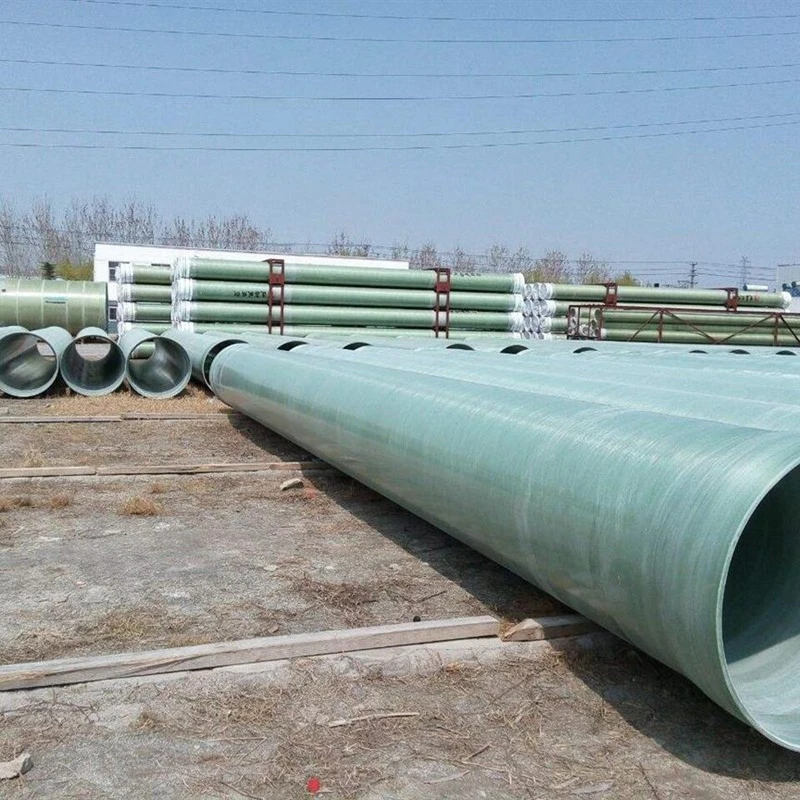

A nagy átmérőjű GFRP vízszállító csövet kommunális vízszállításban, vízgazdálkodásban, öntözésben és ipari vízrendszerekben használják. Üvegszál-erősítése és hőre keményedő gyanta mátrixa szerkezeti szilárdságot és korrózióállóságot biztosít a vízszállítási infrastruktúra számára.
A cső konfigurációját az átmérő, a tervezési nyomás, a gyűrű merevsége, a folyadék jellemzői és a beépítési feltételek határozzák meg. Az egyedi méretek, csőhosszak és csatlakozási elrendezések a projektrajzok és a megerősített gyártási képességek alapján értékelhetők.

Főbb termékelőnyök

Korrózióállóság
A kompozit csőfal számos korrozív környezetnek ellenáll. A gyanta kiválasztása a folyadék összetételétől, a kémiai koncentrációtól és az üzemi hőmérséklettől függ.

Strukturális teljesítmény
Az üvegszál-erősítés biztosítja a nyomáshoz és a szerkezeti terheléshez szükséges mechanikai tulajdonságokat. A falépítést a tervezési követelményeknek megfelelően határozzuk meg.

Hidraulikus teljesítmény
A sima belső felület támogatja a hatékony vízáramlást. A belső átmérő, az áramlási sebesség és a csővezeték elrendezése határozza meg a hidraulikus teljesítményt.

Telepítési rugalmasság
A csőhosszak és a csatlakozási konfigurációk összehangolhatók a csővezeték útvonalával, a szállítási méretekkel, az emelési elrendezésekkel és a helyszíni telepítési követelményekkel.

Tipikus alkalmazások

01/

Városi Vízellátás
Nyersvíz szállító vezetékek, regionális ellátó vezetékek és vízelosztó hálózatok.

02/

Vízvédelem
Vízátvezető rendszerek, tározócsatlakozások és nagyszabású vízi infrastruktúra.

03/

Mezőgazdasági öntözés
Fő öntözővezetékek és nagy teljesítményű vízelosztó hálózatok.

04/

Ipari vízrendszerek
Hűtővíz, technológiai víz és használati vízvezetékek, az anyagkompatibilitás függvényében.

05/

Infrastrukturális projektek
Nagy átmérőjű szállítórendszerek meghatározott hidraulikai és szerkezeti feltételekhez.

Műszaki előírások

Paraméter	Szabványos / Specifikus értékek
Termék típusa	Üvegszál erősítésű polimer vízszállító cső
Megerősítő anyag	E-üvegszál
Gyanta mátrix	Izoftál poliészter gyanta vagy vinil-észter gyanta
Szabványos átmérők	300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1500 milliméter
Tipikus falvastagság tartomány	6,5-32 milliméter
Nyomásértékek	0,6, 1,0, 1,6, 2,0, 2,5 megapascal
Gyűrűmerevségi osztályok	2500, 5000, 10000 newton négyzetméterenként
Szabványos csőhosszak	6 és 12 méter
Szabványos ízületi típusok	Dupla O-gyűrűs tengelykapcsoló, tompacsukló, karimás csukló
Folyadék hőmérséklet tartomány	-40 és +70 Celsius-fok között

Egyedi gyártási lehetőségek

Átmérő és hossz
A méretek és a csőhosszak a csővezeték ütemezése, a műszaki rajzok és a szállítási korlátozások alapján értékelhetők.

Nyomásértékelés
A kiválasztás során figyelembe veszik a tervezési nyomást, az üzemi nyomást, a túlfeszültség-feltételeket és az alkalmazandó tervezési kritériumokat.

Gyűrű merevsége
A szükséges merevség függ a temetkezési mélységtől, a talajviszonyoktól, a talajvíztől, a külső terheléstől és a beépítési módtól.

Gyanta és falépítés
Az anyagválasztást és a kompozit falszerkezetet a folyadékkompatibilitás, az üzemi hőmérséklet és a szükséges mechanikai teljesítmény határozza meg.

Illesztések és szerelvények
Az illesztés típusa, az illesztés geometriája és az interfész méretei összhangban vannak a csővezeték elrendezésével és a csatlakozó alkatrészekkel.

Gyártási folyamat

Kompozit konstrukció

Üvegszál-erősítés és hőre keményedő gyanta alkotja a szerkezeti csőfalat. A konstrukciót a szükséges mechanikai teljesítmény és üzemi feltételek alapján határozzák meg.

Folyamatvezérlés

Az anyagszükségleteket, a mérettűréseket és a gyártási paramétereket a jóváhagyott gyártási specifikáció határozza meg.

Kikeményedés és kikészítés

A kikeményítés és a kikészítés a vonatkozó gyártási eljárás szerint történik. A kész méreteket és a csatlakozási interfészeket a megállapodás szerinti követelményeknek megfelelően ellenőrzik.

Minőségellenőrzés és ellenőrzés

Anyagellenőrzés
Az anyagazonosítást és a rendelkezésre álló nyilvántartásokat a jóváhagyott anyagspecifikáció alapján ellenőrzik.

Méretvizsgálat
Az átmérőt, a falvastagságot, a csőhosszt és a megadott csatlakozási méreteket a megállapodás szerinti tűrések alapján értékelik.

Terméktesztelés
Az ellenőrzési és tesztelési követelményeket a vonatkozó termékszabvány és projektspecifikáció szerint határozzák meg.

Minőségi rekordok
A szükséges ellenőrzési jegyzőkönyveket és vizsgálati jelentéseket a műszaki felülvizsgálat során azonosítják, és a gyártás előtt egyeztetik velük.

Csőválasztási útmutató

Hidraulikus követelmények

Erősítse meg a tervezett áramlást, a szükséges belső átmérőt, az üzemi nyomást és a megengedett nyomásveszteséget.

Telepítési feltételek

A földbe ásott csővezetékeknél adja meg a betemetési mélységet, a talaj tulajdonságait, a talajvíz viszonyait, a forgalmi terhelést, az ágyazatot és a feltöltési követelményeket.

Folyadék kompatibilitás

Határozza meg a folyadék összetételét, a vegyi anyag koncentrációját és az üzemi hőmérsékletet a megfelelő gyantarendszer meghatározásához.

Rendszerkapcsolatok

A csővezeték ütemezésének véglegesítése előtt ellenőrizze a csatlakozás típusát, a szerelvények elrendezését, az interfész méreteit és a rendszer szükséges nyomásértékét.

Szabványok és műszaki dokumentáció

Alkalmazandó szabványok
Az irányadó szabvány a csőszerkezettől, a szolgáltatási feltételektől és a projekt követelményeitől függ. A műszaki felülvizsgálat során erősítse meg az alkalmazandó szabványt és kiadást.

Műszaki beadványok
Az elfogadott dokumentációs csomag tartalmazhat termékspecifikációkat, anyagnyilvántartásokat, méretvizsgálati eredményeket és vonatkozó vizsgálati jelentéseket.

Tanúsítás és megfelelőség
A tanúsítási állításokat érvényes dokumentációval kell alátámasztani, amely lefedi a vonatkozó terméket és kört. A szabványos hivatkozások önmagukban nem alapozzák meg a tanúsítást vagy a megfelelőséget.

Csomagolás és Szállítás

Csővédelem

A csővégek és a csatlakozási felületek a kezelési és szállítási követelményeknek megfelelően védettek. A halmozási és rögzítési módokat a csőméretekhez és a terhelési feltételekhez kell meghatározni.

Szállítás tervezése

A csőhosszak, a mennyiségek, a rakodási konfiguráció és a szállítási módok a visszaigazolt rendeléssel és rendeltetési helyekkel egyeztetve vannak.

Szállítási dokumentáció

A csomagolási listákat, a termékazonosító adatokat és az egyeztetett minőségi feljegyzéseket a feladás előtt meghatározzák.

Gyakran Ismételt Kérdések

K: Milyen csőátmérők állnak rendelkezésre?

V: Az előzetes referencia tartomány DN 300–1500 mm. Erősítse meg a rendelkezésre álló átmérőt és a kapcsolódó nyomás- és merevségi osztályokat a kívánt konfigurációhoz.

K: Testreszabható a csövek mérete és hossza?

V: Az átmérő, a falvastagság, a hossz, az anyagrendszer és a csatlakozási konfiguráció a projektrajzok és a megerősített gyártási képességek alapján értékelhető.

K: Hogyan történik a nyomásbesorolás kiválasztása?

V: A kiválasztás figyelembe veszi a tervezési nyomást, az üzemi feltételeket, a túlfeszültséget és a vonatkozó tervezési kritériumokat.

K: Hogyan választják ki a gyűrű merevségét az eltemetett csővezetékekhez?

V: A szükséges merevséget a temetkezési mélység, a talajviszonyok, a talajvíz, a külső terhelések és a beépítési terv határozza meg.

K: Milyen információkra van szükség az árajánlathoz?

V: Adja meg az átmérőt, a nyomásértéket, a gyűrű merevségét, a cső hosszát, a folyadék típusát, az üzemi hőmérsékletet, a beépítési feltételeket, a csatlakozás típusát, az alkalmazandó szabványt, a mennyiséget és a szállítási célt. Mérnöki rajzok és csővezeték ütemezés segít a szükséges konfiguráció kialakításában.
