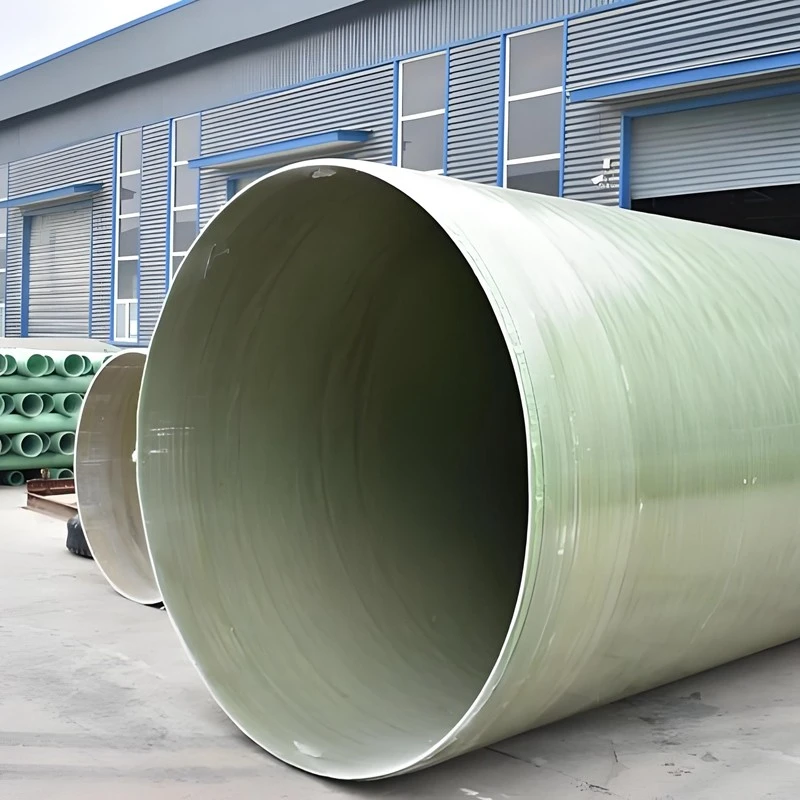

A nagy átmérőjű GFRP vízelvezető csövet kommunális csapadékvíz-hálózatokban, gravitációs csatornarendszerekben, ipari csatornákban és szennyvíz-infrastruktúrában használják. Üvegszál-erősítése és hőre keményedő gyanta mátrixa szerkezeti szilárdságot és korrózióállóságot biztosít a kompatibilis vízelvezető alkalmazásokhoz.
A cső műszaki jellemzőit a hidraulikai követelmények, a betemetési mélység, a talajviszonyok, a külső terhelések és a szállított közeg határozzák meg. Az átmérő, a falszerkezet, a gyűrű merevsége, a csőhossz és a csatlakozási konfiguráció testreszabható a jóváhagyott projektrajzok és a megerősített gyártási képességek szerint.
Főbb előnyök
Korrózióállóság
A gyantarendszer a szennyvíz összetétele, kémiai expozíciója és üzemi hőmérséklete szerint választható ki a tervezett vízelvezető környezetnek megfelelően.
Strukturális teljesítmény
A csőfal konstrukciója és a gyűrű merevsége a temetési feltételek, a talajtartás és a külső terhelési követelmények szerint határozható meg.
Hidraulikus hatékonyság
A sima belső felület támogatja a hatékony áramlást. A hidraulikus kapacitás a belső átmérőtől, a csővezeték meredekségétől és a tervezett áramlási viszonyoktól függ.
Rugalmas konfiguráció
A csőméretek, hosszok és a csatlakozások elrendezése összehangolható a csővezeték elrendezésével, a szállítási korlátokkal és a beépítési követelményekkel.
Alkalmazások
Városi csapadékvíz elvezetés
Városi fejlesztéseket, utakat és közcélú infrastruktúrát kiszolgáló csapadékvíz-gyűjtő és -elvezető hálózatokhoz.
Gravitációs csatornarendszerek
Szennyvízgyűjtésre és gravitációs szállításra, ahol a csőszerkezet, a gyantarendszer és a csatlakozások megfelelnek az előírt üzemi feltételeknek.
Ipari vízelvezetés
Ipari létesítményekben, gyártási helyeken és gyártási területeken kompatibilis vízelvezető vízfolyásokhoz.
Szennyvíztisztító létesítmények
A szennyvíz jellemzőinek és a projekt tervezési követelményeinek megfelelően kiválasztott vízelvezető gyűjtő-, át- és kiürítő vezetékekhez.
Infrastrukturális projektek
Közlekedési létesítményekhez, ipari parkokhoz és nagyszabású telephelyfejlesztéshez kapcsolódó vízelvezető hálózatokhoz.
Műszaki előírások
|
araméter |
Tipikus ipari specifikáció |
|
Termék típusa |
Nagy átmérőjű filament-tekercses GFRP vízelvezető cső |
|
Névleges átmérő tartomány |
DN 300 mm – DN 1500 mm |
|
Falvastagság tartomány |
8 mm – 35 mm |
|
Gyűrűmerevségi osztályok |
SN 5000 / SN 10 000 / SN 12 500 N/m² |
|
Megerősítő anyag |
E-üvegszál |
|
Gyanta mátrix |
Izoftál poliészter gyanta / módosított vinil észter gyanta |
|
Szabványos csőhossz |
6 méter vagy 12 méter szakaszonként |
|
Közös konfiguráció |
Kettős O-gyűrűs csengő- és csapkötés / tengelykapcsoló |
Mérnöki kiválasztás
Átmérő és áramlás
Határozza meg a névleges átmérőt a tervezett áramlásból, a csővezeték gradienséből, a megengedett áramlási sebességből és a hidraulikus számításokból.
Gyűrű merevsége
Válassza ki a kívánt merevséget a temetkezési mélység, a talaj tulajdonságai, a talajvíz szintje, a feltöltési feltételek és a felszíni terhelések alapján. A megadott osztálynak követnie kell a projekt szerkezeti számításait.
Falépítés
Erősítse meg a falvastagságot és a laminált szerkezetet a szükséges szerkezeti teljesítmény, beépítési feltételek és a szolgáltatási környezet szempontjából.
Közepes kompatibilitás
A gyantarendszer és a belső konstrukció kiválasztása előtt ellenőrizze a szennyvíz összetételét, vegyszerkoncentrációját, hőmérsékletét és a lehetséges kopást.
Egyedi gyártás
Átmérő és falvastagság
A méreteket a műszaki rajzok, a szükséges teljesítmény és a megerősített gyártási képességek alapján értékelik.
Cső hossza
A hossz opciókat a csővezeték elrendezése, a szállítási korlátozások, a kezelési módok és a telepítési követelmények alapján értékelik.
Gyanta rendszer
Az anyagválasztás a szállított közeg, a kémiai expozíció és az üzemi hőmérséklet alapján történik.
Közös konfiguráció
A csatlakozási követelményeket felülvizsgálják a csővezeték-tervezés, a tömítési követelmények és a beépítési módok alapján.
Rajz áttekintése
A műszaki rajzok, méretkövetelmények és projektspecifikációk a gyártási konfiguráció megerősítése előtt áttekinthetők.
Illesztés és rendszerkompatibilitás
Közös Kiválasztás
A hézag típusát a csővezeték kialakítása, a beépítési mód és a tömítési követelmények határozzák meg. A rendelkezésre álló konfigurációkat meg kell erősíteni a megadott csőméretekhez.
Szerelvények és csatlakozások
Az ívek, szűkítők, ágak és egyéb szerelvények a jóváhagyott rajzok és a megerősített gyártási képességek alapján értékelhetők.
Telepítési koordináció
A projekttervezés során a csövek hosszát, a csatlakozási pozíciókat, az árkok méreteit és a kezelési módokat össze kell hangolni. A telepítésnek követnie kell a jóváhagyott tervet és a vonatkozó projektspecifikációkat.
Minőségellenőrzés és dokumentáció
Anyagellenőrzés
Az anyagnyilvántartást a jóváhagyott erősítés, gyantarendszer és termékspecifikáció alapján ellenőrzik.
Méretvizsgálat
A vonatkozó méreteket, falvastagságot és a hézag-előkészítést a megerősített követelmények alapján ellenőrzik.
Terméktesztelés
Az ellenőrzést és a tesztelést a vonatkozó termékleírás és a projekt minőségi terv határozza meg.
Műszaki dokumentáció
A rendelkezésre álló feljegyzések tartalmazhatnak termékadatlapokat, méretellenőrzési jelentéseket, anyaginformációkat és vonatkozó vizsgálati jelentéseket, a tényleges gyártási nyilvántartások és a projektkövetelmények függvényében.
Gyakran Ismételt Kérdések
