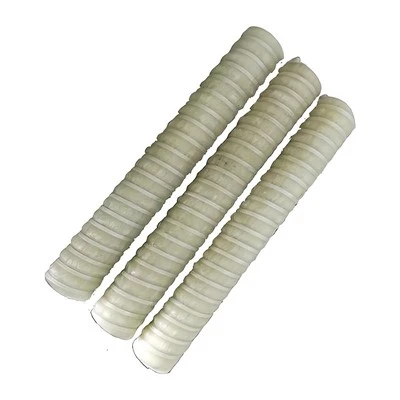

A 12 mm-es tömör GFRP merevítőrúd üvegszál erősítésű polimer rúd betonerősítéshez előregyártott konstrukciókban, infrastruktúrában és nedvességnek kitett környezetben. Szilárd kompozit része az üvegszálakat polimer gyanta mátrixszal kombinálja, hogy nem fémes húzóerősítést biztosítson. A 12 mm-es névleges átmérő támogatja a projekt-specifikus vasalási tervezést. A rúdhossz, a felületi profil, az anyagrendszer és a mechanikai tulajdonságok a műszaki rajzok és a vonatkozó projektkövetelmények szerint határozhatók meg.
Főbb termékelőnyök
Korrózióállóság
A kompozit anyag nem rozsdásodik, mint az acél. Nedvességnek és kloridoknak kitett betonszerkezeteknél figyelembe vehető, a megadott gyantarendszer és projektkövetelmények függvényében.
Nem fémes teljesítmény
A GFRP normál körülmények között elektromosan nem vezető és nem mágneses. Ezek a tulajdonságok fontossá teszik az elektromos leválasztást vagy csökkentett mágneses interferenciát igénylő alkalmazásokban.
Könnyű kezelhetőség
A GFRP rudak általában kisebb súlyúak, mint a hasonló névleges átmérőjű acélerősítések. A tényleges egységsúlyt meg kell erősíteni a szállítás tervezéséhez, a kötegszámításokhoz és a helyszíni kezeléshez.
Dimenziószabályozás
Meghatározott átmérő, rúdhossz és felületi profil támasztóerősítés elhelyezése és ellenőrzése a jóváhagyott rajzok alapján. A gyártási tűréseket a gyártás előtt meg kell állapodni.
Műszaki előírások
|
Paraméter |
Specifikáció |
|
Termék típusa |
Masszív GFRP merevítő rúd |
|
Névleges átmérő |
12 mm |
|
Elméleti keresztmetszeti terület |
113,10 mm² |
|
Keresztmetszet |
Szilárd kör alakú |
|
Erősítő szál |
E-üvegszál |
|
Mátrix anyag |
Vinil-észter gyanta |
|
Felületi profil |
Homok bevonattal és csavarvonallal burkolva |
|
Ellátási űrlap |
Egyenes bár |
|
Bar hossza |
6 méter szabványos hossz |
|
Szakítószilárdság |
1100 MPa |
|
Szakító modulus |
45 GPa |
|
Végső húzófeszültség |
2.2% |
|
Dimenziótűrés |
Plusz-mínusz 0,25 mm |
|
Egyedi rúdhossz |
3 métertől 12 méterig vágja a hosszt |
|
Egyedi felületi profil |
Homokbevonatú, bordázott vagy spirálburkolt |
|
Gyanta opciók |
Vinil-észter vagy epoxigyanta |
|
Átmérő tartomány |
8 mm-től 32 mm-ig kérésre elérhető |
Alkalmazások
Előregyártott beton alkatrészek
Előregyártott panelekhez és egyéb, nem fémes megerősítést igénylő betonelemekhez meghatározott méretekkel és elhelyezési követelményekkel.
Infrastruktúra építés
Kiválasztott infrastrukturális alkalmazásokhoz, ahol a vasalás korrózióállósága a szerkezeti tervezési kritériumok részét képezi.
Nedvesség és klorid expozíció
Ismétlődő nedvességgel, jégtelenítő sóval vagy kloridtartalmú környezettel kapcsolatos műszaki értékelésekhez. Az anyagválasztásnál figyelembe kell venni az expozíciós feltételeket és a projekt-specifikus tartóssági követelményeket.
Elektromosan érzékeny szerkezetek
Olyan betonalkalmazásokhoz, ahol a projektterv nem vezető, nem mágneses megerősítést ír elő.
Testreszabási lehetőségek
Bar hossza
Adja meg a szükséges vágáshosszt, hossztűrést és mennyiséget. A gyártás megvalósíthatóságát a megrendelés jóváhagyása előtt meg kell erősíteni.
Felületi profil
Válassza ki a kívánt felületi konfigurációt a projektrajzoknak és a ragasztási követelményeknek megfelelően. A vonatkozó kötési teljesítményadatoknak meg kell felelniük a megadott rúdprofilnak.
Anyagrendszer
Határozza meg az üvegszál- és gyantakövetelményeket a szükséges mechanikai tulajdonságok, expozíciós feltételek és műszaki specifikációk szerint.
Projekt alapú gyártás
Az egyedi követelmények a rajzok, a mérettűrések, az ellenőrzési kritériumok és a jóváhagyott anyagspecifikációk alapján a gyártás megkezdése előtt áttekinthetők.
Gyártás és minőségellenőrzés
Nyersanyag-ellenőrzés
Az üvegszál és a gyanta specifikációit össze kell hasonlítani a jóváhagyott anyagkövetelményekkel a kompozit rendszer konzisztenciájának megőrzése érdekében.
Méretvizsgálat
Az átmérőt, a vágási hosszt, az egyenességet és a felületi profilt a dokumentált elfogadási kritériumok alapján kell értékelni.
Mechanikai tesztelés
A szakítószilárdságot és a húzómodulust az alkalmazható vizsgálati módszerekkel kell értékelni. A vizsgálat gyakoriságának és az elfogadási határértékeknek követniük kell a vonatkozó minőségi tervet.
Tételek nyomon követhetősége
A gyártási nyilvántartások és a tételazonosítók támogatják az anyagspecifikációk, az ellenőrzési eredmények és a késztermék-nyilvántartások áttekintését.
Műszaki dokumentáció
Termék adatlap
Meghatározza a névleges méreteket, az anyagösszetételt, a felületi profilt, a mechanikai tulajdonságokat és a rendelkezésre álló szállítási specifikációkat.
Mechanikai vizsgálati jelentések
Rögzíti a vizsgálati módszereket és a mért eredményeket a megadott termékkonfigurációhoz, ha rendelkezésre állnak.
Megfelelőségi dokumentumok
Az alkalmazandó szabványok, tanúsítványok és nyilatkozatok a tanúsítás tényleges állapotának és a projekt követelményeinek megfelelően biztosíthatók.
Projekt benyújtások
A műszaki dokumentumok jóváhagyott rajzok, ellenőrzési kritériumok és projekt-jóváhagyási eljárások köré szervezhetők.
Csomagolás és szállítás
A gyártás ütemezése előtt ellenőrizze a rúdhosszt, a teljes mennyiséget és a kötegkonfigurációt.
A csomagolási követelmények a rúdméretek, a kezelési eljárások és a szállítási feltételek szerint határozhatók meg.
Ahol szükséges, a címkék tartalmazhatják az átmérőt, a rúdhosszt, a mennyiséget, a tétel hivatkozását és a rendelés azonosítását.
A rendeltetési helyet, a szállítási feltételeket, a szállítási ütemtervet és a szükséges szállítási dokumentumokat feladás előtt meg kell állapodni.
A megfelelő sáv megadása
Erősítse meg a tervezési követelményeket
Adja meg a névleges átmérőt, a szükséges mechanikai tulajdonságokat, a tervezési kritériumokat és az alkalmazandó szabványt. A végső megerősítésnek a szerkezeti tervezést kell követnie.
Határozza meg a termék méreteit
A gyártási kör meghatározásához adja meg a rúdhosszt, a felületi profilt, a mérettűréseket és a mennyiségeket.
Ellenőrizze a műszaki megfelelőséget
Hasonlítsa össze a termékadatokat és a rendelkezésre álló vizsgálati jelentéseket a szükséges mechanikai tulajdonságokkal, kötési követelményekkel és a projekt elfogadási kritériumaival.
Készítse el az Árajánlatkérést
Tartalmazza a célországot, a mennyiséget, a szállítási ütemtervet, a műszaki specifikációkat és a dokumentációs követelményeket. A műszaki rajzok segíthetnek tisztázni a projekt-specifikus részleteket.
