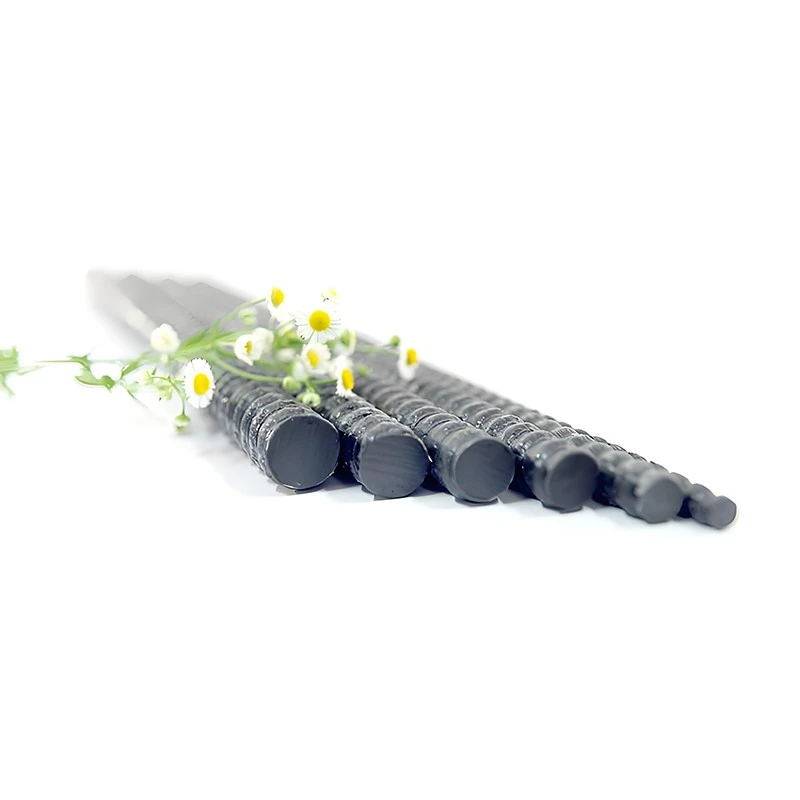

A 16 mm-es tömör GFRP merevítőrúd üvegszál erősítésű polimer rúd betonerősítéshez infrastruktúrában, előregyártott szerkezetekben és nedvességnek kitett környezetben. A tömör, kör alakú rész az üvegszálakat polimer gyanta mátrixszal kombinálja, így nem fémes megerősítést biztosít olyan projektekhez, amelyek speciális tartóssági, elektromos vagy mágneses követelményeket támasztanak. 16 mm-es névleges átmérője 201,06 mm² elméleti keresztmetszetet ad. A rúdhossz, a felületi profil, az anyagrendszer és a mechanikai tulajdonságok a projektrajzok és a vonatkozó műszaki követelmények alapján határozhatók meg.
Műszaki előírások
|
Paraméter |
Specifikáció |
|
Termék típusa |
Masszív GFRP merevítő rúd |
|
Névleges átmérő |
16 mm |
|
Elméleti keresztmetszeti terület |
201,06 mm² |
|
Keresztmetszet |
Szilárd kör alakú |
|
Erősítő szál |
E-üvegszál |
|
Mátrix anyag |
Vinil-észter gyanta |
|
Felületi profil |
Homok bevonattal és csavarvonallal burkolva |
|
Ellátási űrlap |
Egyenes bár |
|
Bar hossza |
6 m vagy 12 m |
|
Egységtömeg |
0,52 kg méterenként |
|
Szakítószilárdság |
1000 MPa |
|
Szakító modulus |
50 GPa |
|
Dimenziótűrés |
±0,5 mm |
Főbb termékelőnyök
Korrózióállóság
Az üvegszálas kompozit nem esik át elektrokémiai rozsdásodásnak, mint az acél megerősítése. Megfontolható a nedvességnek, kloridoknak és korrozív anyagoknak kitett betonoknál, a projektspecifikus tartóssági követelményeknek megfelelően.
Nem fémes összetétel
A GFRP anyagösszetételében elektromosan nem vezető és nem mágneses. Ezek a tulajdonságok olyan alkalmazásokat támogatnak, ahol az elektromos leválasztás vagy a mágneses kompatibilitás a tervezési kritériumok részét képezi.
Meghatározott megerősítési méret
A 16 mm-es névleges átmérő egyértelmű méretreferenciát biztosít a megerősítési ütemezéshez, a mennyiségi számításokhoz és az anyagtervezéshez. A megadott tűréseket és felületi méreteket gyártás előtt meg kell erősíteni.
Kezelési hatékonyság
A GFRP rudak általában kisebb súlyúak, mint a hasonló névleges átmérőjű acélrudak. Az ellenőrzött egységtömeg és kötegméretek segítenek meghatározni a szállítási, tárolási és kezelési követelményeket.
Alkalmazások
Előregyártott beton
Alkalmas előregyártott panelek, közműszerkezetek, betonburkolatok és egyéb olyan alkatrészek értékelésére, ahol a GFRP vasalás megfelel a szerkezeti tervezési kritériumoknak.
Közlekedési infrastruktúra
A lehetséges alkalmazások közé tartoznak a betonburkolatok, a híddal kapcsolatos alkatrészek, valamint a nedvességnek vagy jégmentesítő sóknak kitett útinfrastruktúra.
Tengeri és vízi szerkezetek
Válogatott vízparti építmények, vízelvezető létesítmények és vízkezelő infrastruktúra esetében figyelembe vehető, ahol a korrózióállóság tervezési prioritás.
Ipari betonszerkezetek
Kiválasztott, nem fémes megerősítést igénylő alapokra, kiszolgáló szerkezetekre és beton létesítményekre vonatkozik, mérnöki engedélyhez.
Anyag- és felületkonfiguráció
Szál és gyanta rendszer
Az üvegszál típusa és a gyanta összetétele befolyásolja a szakítószilárdságot, a merevséget és a tartósságot. A kiválasztott anyagrendszernek meg kell felelnie a szükséges műszaki előírásoknak és a környezeti feltételeknek.
Felületi profil
A homok bevonatú, csavarozott vagy más rendelkezésre álló felületi konfigurációkat a szükséges kötési teljesítmény alapján lehet értékelni. A végső kiválasztásnak tükröznie kell az ellenőrzött termékadatokat és a konkrét tervezési követelményeket.
Szerkezeti kompatibilitás
A GFRP merevségben, szakítószilárdságban és szerkezeti viselkedésben különbözik az acéltól. A megerősítési területet, a fejlesztési hosszt, a repedések ellenőrzését és a használhatóságot az alkalmazandó tervezési módszerrel kell értékelni.
Testreszabási lehetőségek
Bar hossza
Adja meg a kívánt egyenes rúdhosszt és a vágási ütemtervet. Ezt követően megerősíthető a gyártás megvalósíthatósága, a rendelési mennyiség és a csomagolási méretek.
Felületi konfiguráció
Határozza meg a szükséges felületi profilt és a kötési teljesítmény kritériumait. A kiválasztott konfigurációt gyártás előtt dokumentálni kell.
Anyag és teljesítmény
A szál típusa, gyantarendszere, szakítószilárdsága és méretkövetelményei áttekinthetők a projekt specifikációi alapján. Az egyeztetett követelményeket rögzíteni kell a rendelési dokumentációban.
Csomagolás és azonosítás
A csomagok mennyisége, a védőcsomagolás, a termékcímkék és a szállítmány azonosítása a rendeltetési és kezelési követelményeknek megfelelően összehangolható.
Gyártási minőségellenőrzés
Méretvizsgálat
Az ellenőrzési követelmények kiterjedhetnek a névleges átmérőre, a mérettűrésekre, a felület állapotára és a kész rúd megjelenésére a jóváhagyott specifikációnak megfelelően.
Anyag- és folyamatszabályozás
A gyártási feljegyzéseknek azonosítaniuk kell a megadott szál- és gyantarendszert, és dokumentálniuk kell a kiválasztott konfigurációhoz alkalmazható folyamatszabályozásokat.
Mechanikai tesztelés
A szakítószilárdságot, a szakítómodulust, a kötési teljesítményt és az egyéb meghatározott tulajdonságokat az alkalmazható vizsgálati módszerekkel kell értékelni. A jelentéseknek azonosítaniuk kell a tesztelt terméket, a vizsgálati módszert és a jelentett eredményeket.
Tételek nyomon követhetősége
A gyártási azonosítási és ellenőrzési nyilvántartások segítik a nyomon követhetőséget a kész rudak és a hozzájuk tartozó gyártási dokumentáció között. A szükséges nyilvántartásokat minden megrendelésnél meg kell erősíteni.
Szabványok és műszaki dokumentáció
Az ASTM D7957/D7957M tömör, kerek GFRP rudakat céloz meg külső felületnöveléssel a beton megerősítéséhez. A megfelelő kiadást, a termék megnevezését, a méretkövetelményeket és az elfogadási kritériumokat a megfelelőség meghatározása előtt ellenőrizni kell.
A termék adatlapján azonosítani kell a névleges átmérőt, az anyagkonfigurációt, a méretkövetelményeket és az ellenőrzött mechanikai tulajdonságokat.
Az alkalmazható szakító-, kötési, méret- és tartóssági jelentések a rendelkezésre álló nyilvántartások és a projektkövetelmények szerint biztosíthatók.
A tanúsítványoknak és a megfelelőségi dokumentumoknak meg kell felelniük a tényleges terméknek, a gyártási körnek és az alkalmazandó követelményeknek.
Rendelési és Projektkövetelmények
Árajánlat információ
A megrendelés specifikációjának meghatározásához adja meg a szükséges átmérőt, mennyiséget, rúdhosszt, felületi profilt, rendeltetési helyet és cél szállítási ütemtervet.
Műszaki Szemle
A projektrajzoknak, az alkalmazandó szabványoknak, a mechanikai tulajdonságokra vonatkozó követelményeknek és a dokumentációnak segítenie kell a szükséges konfiguráció megerősítésében a gyártás előtt.
Megrendelés megerősítése
Az anyagspecifikációkat, a méreteket, a csomagolást, az ellenőrzési követelményeket és a szállítási szabályokat a gyártás megkezdése előtt meg kell állapodni.
